薄膜電路基板

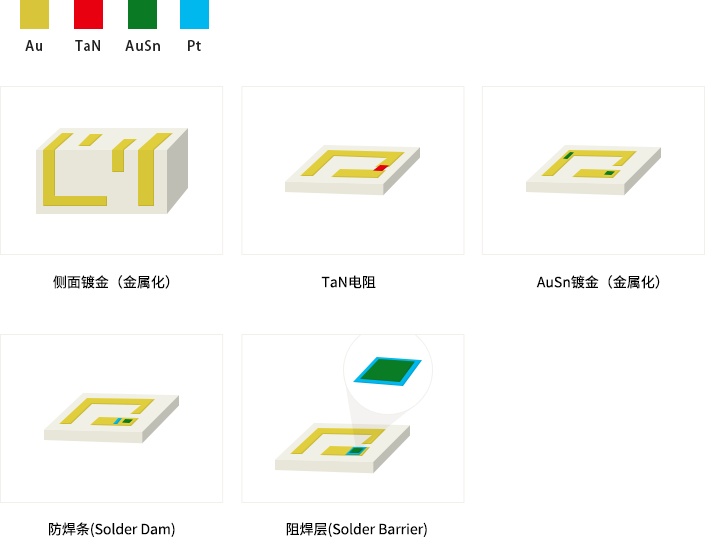

設計清單





檢驗標準

?適用于商業和航空航天系統大部分系統應用
?檢驗方法等級可分為三種類型：標準、商業和客戶定制
?機械和電氣特性按每批產品進行抽樣檢查，對所有產品進行目視檢查



標準檢查



檢查項目 檢查數量 允許的不良數
外觀檢查 Inspection Lot AQL II(1.0％) Inspection Lot AQL II(1.0％)
尺寸檢查 3 pcs per Wafer Lot 0

*其他檢查因設計而異，詳情請咨詢我們。



其他的測試項目



項目 測試條件
溫度循環 MIL-STD-883 / Method 1010 Cond. A / B / C
熱沖擊 MIL-STD-202 / Method 107 Cond. A / B / F
抗拉強度 MIL-STD-883 / Method 2019
振動 MIL-STD-202 / Method 201
高頻振動 MIL-STD-202 / Method 204 Cond. A / D
可變振動 MIL-STD-883 / Method 2007 Cond. A



規格



單位 氧化鋁（Al2O3） 氮化鋁（AlN）
99.6%（標準） 170W/mK（標準）
厚度 mm 0.254 / 0.381 / 0.508 / 0.635
(最小: 0.10 最大: 1.30)
厚度公差 mm 0.013
尺寸 最大 mm 10.0 × 10.0
最小 mm 0.25 × 0.25
表面粗糙度 表面 Ra μm (μ”) Polish 0.025 (0.001) Polish 0.051 (0.002)
底面 Ra μm (μ”) Polish 0.025 (0.001) Polish 0.051 (0.002)
鍍層構成 電鍍層 – Ti – Pt – Au
鍍層厚 標準 μm Au: 0.10 – 5.00
Pt: 0.15
Ti: 0.06 		Au: 0.10 – 3.00
Pt: 0.15
Ti: 0.06
電阻 電阻鍍層 – 氮化鉭 (TaN)
表面電阻 Ω/sq 25 / 50 / 75 / 100
溫度特性 ppm/℃ -100 ± 50
金錫 組成比 % Au : Sn = 80 : 20 (Nominal)
厚度 μｍ 3.00 – 7.00
線寬線距 mm 標準　0.025 / 0.025 　最小 0.01 / 0.01
留邊 mm 標準　0.03

*如需其他材料，如電介質、鐵氧體、石英等，可與我們聯系。
*如需其他規格也請聯系我們。



材料特性



氧化鋁基板



項目 單位 規格
色調 – 白色
含有率* % 99.6
密度 g/㎝2 3.88
熱傳導率 W/m?K 26.9
熱膨脹系數 X10-6 /℃ 25 ～ 300℃ : 7
25 ～ 600℃ : 7.2
介電常數ε @1MHz 9.9
介電損耗 @1MHz 0.0001
體積固有電阻 Ω?cm 25℃ : >1.0×1014
100℃ : >1.0×1014
300℃ : >1.0×1014



氮化鋁基板



項目 單位 規格
色調 – 灰色
密度 g/㎝2 3.3
熱傳導率 W/m?K 170
熱膨脹系數 X10-6 /℃ 25 ～ 500℃ : 4.6
介電常數ε @1MHz 8.8
介電損耗 @1MHz 0.0001
體積固有電阻 Ω?cm 25℃ : >1.0×1014



包裝方式/環境



包裝方式



如果您有特定的包裝方法，請與我們聯系



素材 色 尺寸
華夫盤 ABS 白色/自然色 2inch / 4inch
華夫盤* 抗靜電 黑色 2inch / 4inch

*請聯系我們了解托盤的尺寸。



環境



產品：符合歐洲RoHS要求
包裝材料：符合歐洲有關容器和包裝以及廢物容器和包裝的要求



使用的注意事項

儲存環境



質保期 交付后1年
保存條件* 盤裝產品 溫度+13℃～ +33℃　濕度60％RH以下
藍膜產品（UV包裝膜除外） 溫度+20℃～ +26℃　濕度60%RH以下

*在常壓避免陽光直射、振動、沖擊、腐蝕性氣體環境、和其他特殊氣體、冷凍、冷凝和多塵環境下儲存。
此外，請勿用手直接接觸產品。



推薦的安裝條件和注意事項



 芯片連接條件



安裝時，請注意不要因過度填充粘合劑而使側面短路。
此外，安裝條件會影響裂縫的產生，因此我們建議您根據自己的條件進行確認。



 金絲鍵合的推薦條件



?使用的金絲 Φ30um以下のAu金絲
?鍵合溫度
（補足事項） 		楔形鍵合 ： 200～270℃
球形鍵合?。?150～250℃
建議同時使用工具加熱。
?粘接方式 熱壓或超聲波熱壓
?注意事項 在距電極端 25um 或以上距離處進行鍵合。
另外，如果用硬線鍵合加速度大，陶瓷材料表面會受到損傷，
這可能會導致電極剝落，因此我們建議在安裝前進行檢查和調整。
